파이버 레이저 절단기의 필수 구성 요소에 대한 심층 분석

완전한 파이버 레이저 절단기는 일반적으로 금속 절단 공정에서 각각 중요한 역할을 하는 여러 필수 구성 요소로 이루어져 있습니다. 다음은 그 구성 요소들입니다. 금속 파이버 레이저 절단기 주요 구성 요소:

주요 구조

1. 레이저 기계 베드/테이블:

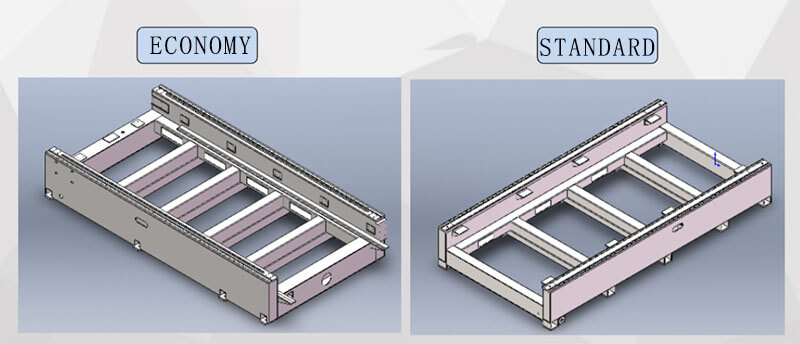

작업대 또는 테이블은 공작물을 안정적으로 지지하는 플랫폼을 제공합니다. 고정형 또는 갠트리형 등 다양한 구성이 가능합니다. 저희는 두 가지 종류의 작업대를 제공합니다.사각 튜브 용접 침대 프레임과 강판 용접 침대 프레임.

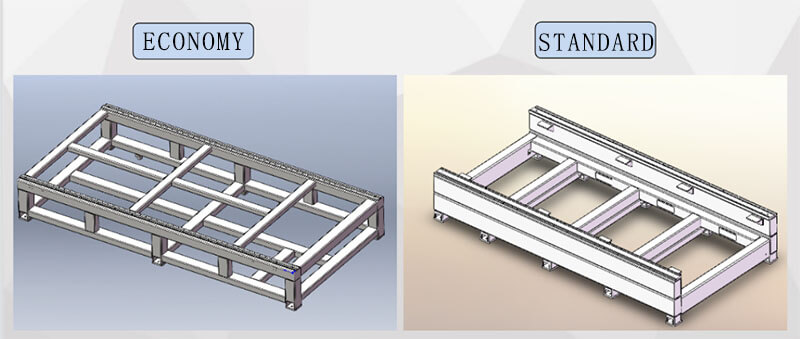

사각 튜브 용접 침대 프레임

-

판재 용접 침대 프레임

2, 파이버 레이저 절단기 크로스빔:

파이버 레이저 절단기의 대들보는 수평 지지 구조를 나타냅니다. 일반적으로 가로 방향 빔입니다.

전체 절단 영역에서 파이버 레이저 절단 헤드 및 기타 필수 구성 요소에 대한 지원을 제공합니다.

가로보는 일반적으로 고강도 금속 재료를 사용하여 제작됩니다. 강철 또는 알류미늄 합금.

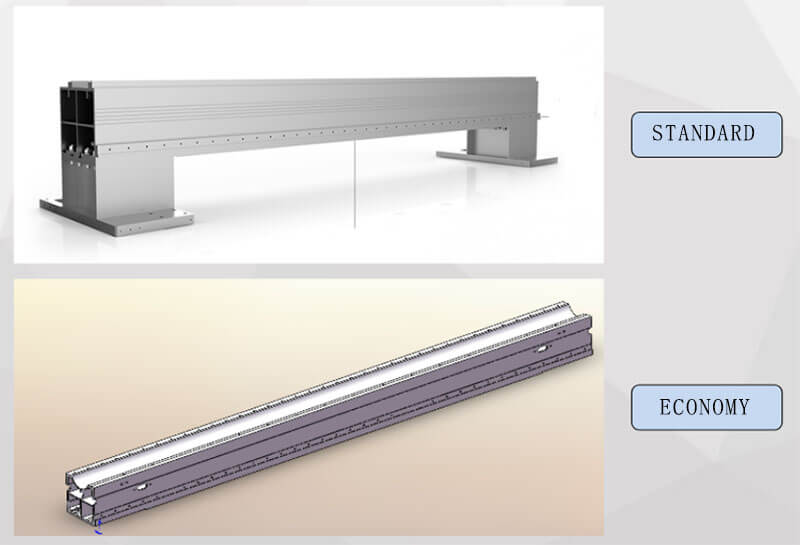

알루미늄 프로파일 크로스빔

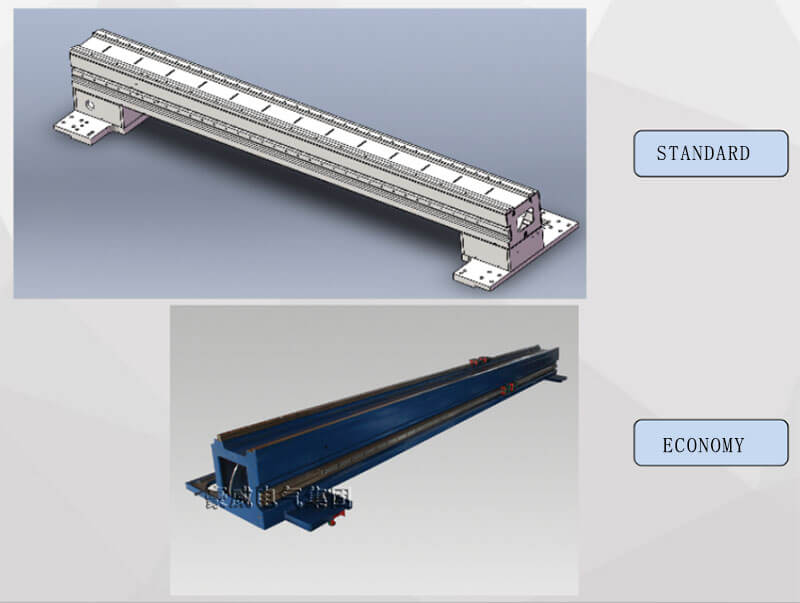

망간강 크로스빔

주조 알루미늄 크로스빔

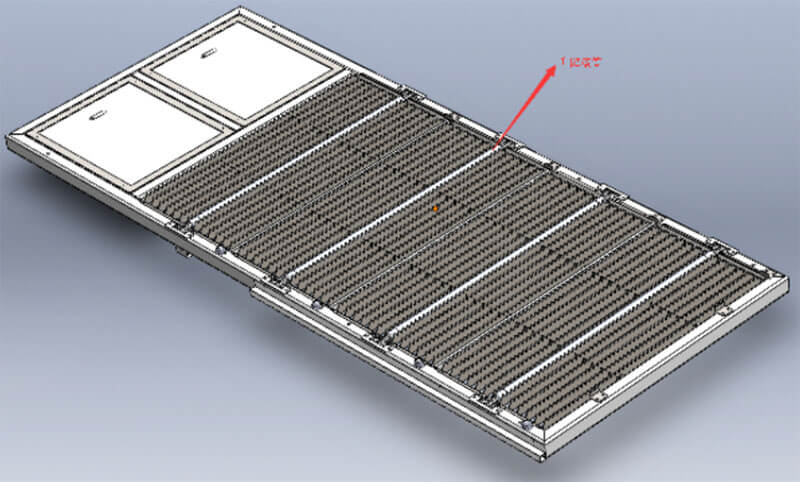

3, 탁상용 프레임:

파이버 레이저 절단기의 테이블탑 프레임은 절단 영역에서 공작물(절단 대상 재료)을 지지하는 구조물을 말합니다. 테이블탑 프레임은 일반적으로 평평한 구조물이며,

절단기의 설계 및 기능에 따라 고정식 또는 이동식일 수 있습니다.

파이버 레이저 절단기의 테이블탑 프레임은 절단 과정 중 공작물이 예기치 않은 움직임이나 변형을 겪지 않도록 충분한 안정성과 견고성을 갖춰야 합니다.

고품질 테이블탑 프레임은 절단 정밀도와 반복성을 유지하여 더욱 뛰어난 품질의 절단 결과를 얻을 수 있도록 도와줍니다.

제어 시스템

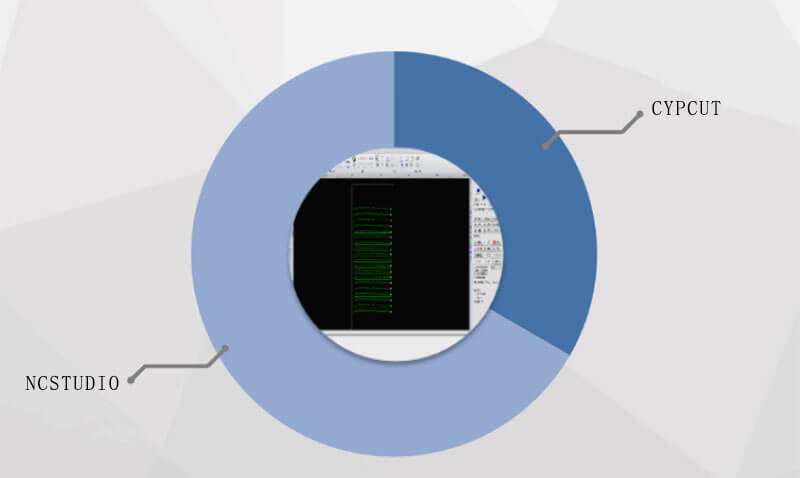

컨트롤러는 파이버 레이저 절단기의 핵심 부품입니다. 주로 CypCut 시스템과 NCSTUDIO 시스템을 사용합니다.

1, CypCut 시스템:

CypCut 시스템은 파이버 레이저 절단기에 사용되는 컴퓨터 제어 시스템입니다. 절단 소프트웨어에서 숫자 명령을 수신하고 해석하여 레이저 절단

헤드와 다양한 동작 축의 움직임을 제어하는 전기 신호로 변환합니다. CypCut 시스템은 절단 경로의 정밀한 제어와 동작의 조정을 담당합니다.

2. NCSTUDIO 시스템:

NCSTUDIO는 파이버 레이저 절단기에 흔히 사용되는 또 다른 컴퓨터 제어 시스템입니다. CypCut 시스템과 유사하게 작동하며, 절단 소프트웨어에서

 숫자 명령을 받아 이를 전기 신호로 변환하여 레이저 절단 헤드와 동작 축을 제어합니다. Weihong 시스템은 절단 경로의 정확한 제어를 보장하고 동작의 원활한 조정을 가능하게 합니다.

변속 시스템

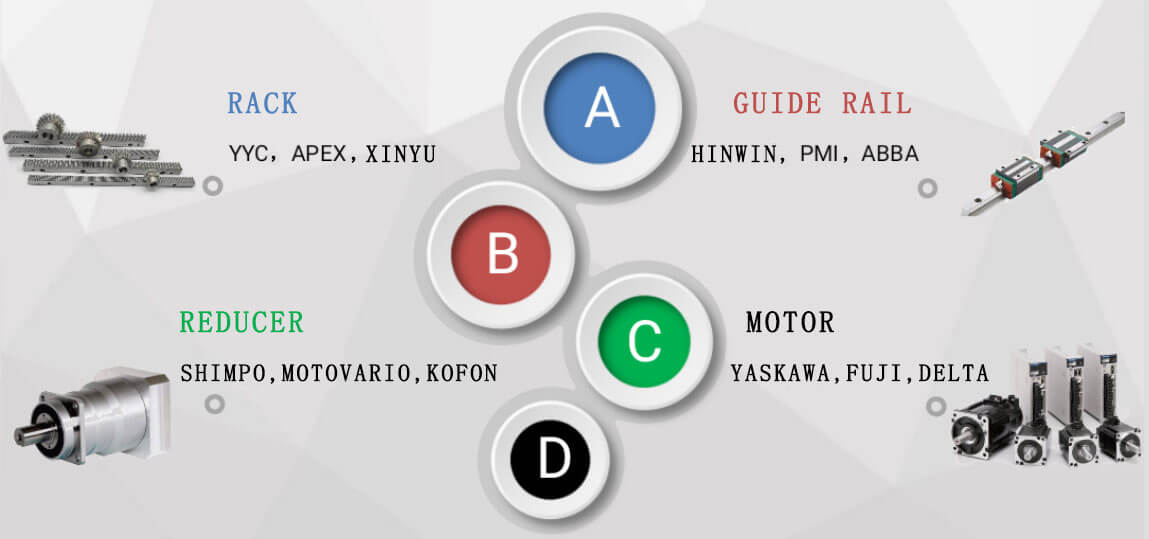

파이버 레이저 절단기의 동력 전달 시스템은 레이저 절단 헤드를 X축, Y축 및 Z축을 따라 이동시키는 데 사용됩니다.

동력 전달 시스템은 일반적으로 다음과 같은 주요 구성 요소로 이루어져 있습니다.

1,서보 모터: 서보 모터는 구동 시스템의 핵심 부품입니다. 컨트롤러로부터 신호를 받아 구동 장치를 구동하여 레이저 절단 헤드를 여러 축을 따라 정밀하게 위치시키고 이동시킵니다.

2, 동력 전달 장치: 동력 전달 장치는 서보 모터의 회전 운동을 레이저 절단 헤드의 각 축을 따라 직선 운동으로 변환합니다. 일반적인 동력 전달 장치에는 볼 스크류, 기어 변속기 및 동기 벨트가 있습니다.

3, 가이드 레일: 가이드 레일은 레이저 절단기에서 레이저 절단 헤드의 X축, Y축, Z축 이동을 지지하고 안내하는 선형 안내 장치입니다. 레이저 절단 헤드의

이동 중 안정성과 정확성을 보장하기 위해 고정밀 선형 가이드 레일이 일반적으로 사용됩니다.

4, 센서: 센서는 레이저 절단 헤드의 위치 및 동작 상태를 감지하는 데 사용되며, 폐루프 제어 및 정밀 위치 조정을 위해 제어 시스템에 피드백을 제공합니다.

전송 시스템의 성능은 파이버 레이저 절단기의 정밀도, 속도 및 안정성에 상당한 영향을 미칩니다.

고품질 전송 시스템은 레이저 절단 헤드가 절단 과정 동안 정확한 위치와 움직임을 유지하도록 보장하여 고품질 절단 결과를 제공합니다.

레이저 광원 및 레이저 헤드

1, 레이저 소스:

파이버 레이저 절단기에서 레이저 소스는 레이저 빔을 생성하는 핵심 부품입니다. 레이저 소스는 광섬유를 레이저 매질로 사용하여 이를 활성화시켜

고에너지 레이저 빔을 생성합니다. 이 레이저 빔은 광섬유를 통해 절단 헤드로 전달된 후 렌즈를 사용하여 공작물에 초점을 맞춰 정밀한 절단을 가능하게 합니다.

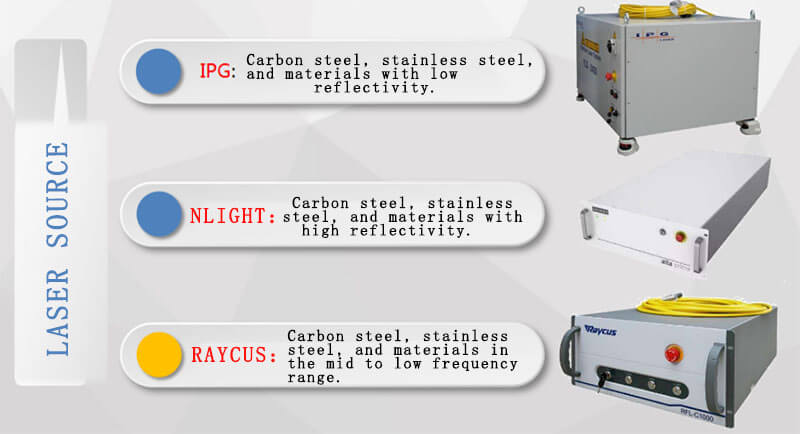

다양한 파이버 레이저 절단기는 특정 절단 요구 사항과 가공 재료의 종류에 따라 다양한 유형과 출력의 레이저 소스를 사용할 수 있습니다. 당사는 현재 주로 IPG,

nLight 및 Raycus의 세 가지 유형의 레이저 소스를 사용하고 있습니다.

IPG 레이저의 장점:

고효율: IPG 레이저는 높은 전기광학 변환 효율을 가진 파이버 레이저 기술을 활용하여 에너지 절약과 고효율을 제공합니다.

탁월한 빔 품질: IPG 레이저는 뛰어난 빔 품질과 높은 빔 품질을 갖춘 레이저 빔을 생성하여 고정밀 절단 및 용접 작업에 적합합니다.

높은 안정성: IPG 레이저는 출력과 빔 안정성이 뛰어나 장시간 작동 및 잦은 스위칭에 적합합니다.

긴 수명: IPG 레이저는 첨단 광섬유 기술과 설계를 적용하여 수명이 길고 신뢰성이 높습니다.

nLight 레이저의 장점:

고출력 반도체 레이저: nLight는 고출력이 요구되는 응용 분야에 적합한 고출력 반도체 레이저에 주력합니다.

우수한 빔 품질: nLight 레이저는 다양한 레이저 재료 가공 및 레이저 조명 응용 분야에 적합한 우수한 빔 품질을 제공합니다.

다용성: nLight 레이저는 산업 재료 가공, 레이저 조명, 통신 및 의료 분야에서 폭넓게 활용됩니다.

레이커스 레이저의 장점:

Multiple Power Options: Raycus lasers provide a range of power levels, suitable for diverse application needs.

Stability and Reliability: Raycus lasers offer stable output with good reliability and cost-effectiveness.

Cost-Effective: Raycus lasers offer a reasonable balance between performance and price, making them suitable for cost-conscious applications.

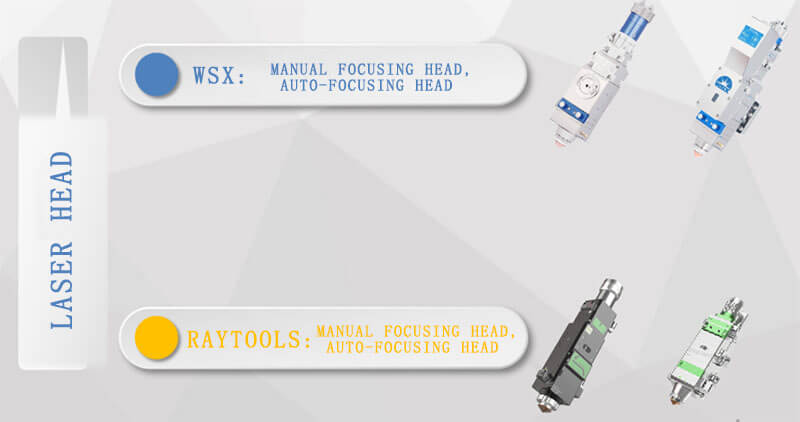

2，Laser Head:

The laser head is one of the most crucial components in a fiber laser cutting machine. It is responsible for focusing the laser beam onto

the workpiece to facilitate cutting and processing. The laser head of a fiber laser cutting machine typically consists of the following main parts:

Lens: The laser head contains a lens used to focus the laser beam into a small and dense spot. The quality and focal length of the lens have a

significant impact on cutting quality and efficiency.

Nozzle/Protective Mirror: The laser head is often equipped with a nozzle or protective mirror to shield the lens from splatter and contamination

generated during the cutting process.

Focus System: The laser head is equipped with a focus system that allows adjusting the distance between the lens and the workpiece to

accommodate the cutting requirements of different thicknesses and materials.

Cooling System: The laser head usually requires cooling to maintain normal operating temperatures during high-power laser cutting.

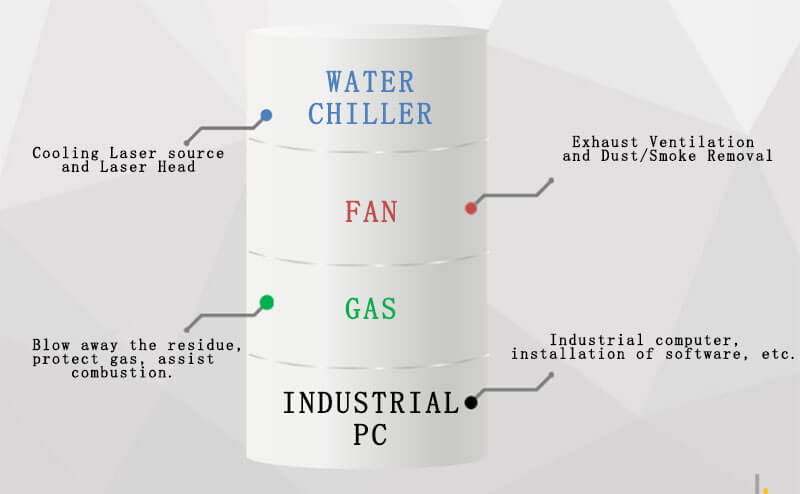

AUXILIARY SYSTEMS

The auxiliary systems of a fiber laser cutting machine are a series of additional equipment and functionalities designed to improve cutting efficiency,

facilitate operation, and ensure cutting quality.

The above provides a rough overview of the components of a fiber laser cutting machine. After reading this article, you should now have a good

grasp of the basics of fiber laser cutting machines. If you still have questions about choosing the right power for your fiber laser cutting machine,

you can refer to my this article (Customized Cutting Solutions: Matching Metal Materials with Different Power Fiber Laser Cutting Machines),

which offers a comprehensive explanation of selecting laser power for different cutting materials. For any other queries, feel free to reach out to us

via email sales@ruijielaser.com or our online customer service. We have 24/7 pre-sales and after-sales support staff ready to assist you.
